BARRERA ANALOGICA MORLEY MI-LPB2-S3I

BARRERA ANALOGICA MORLEY MI-LPB2-S3I

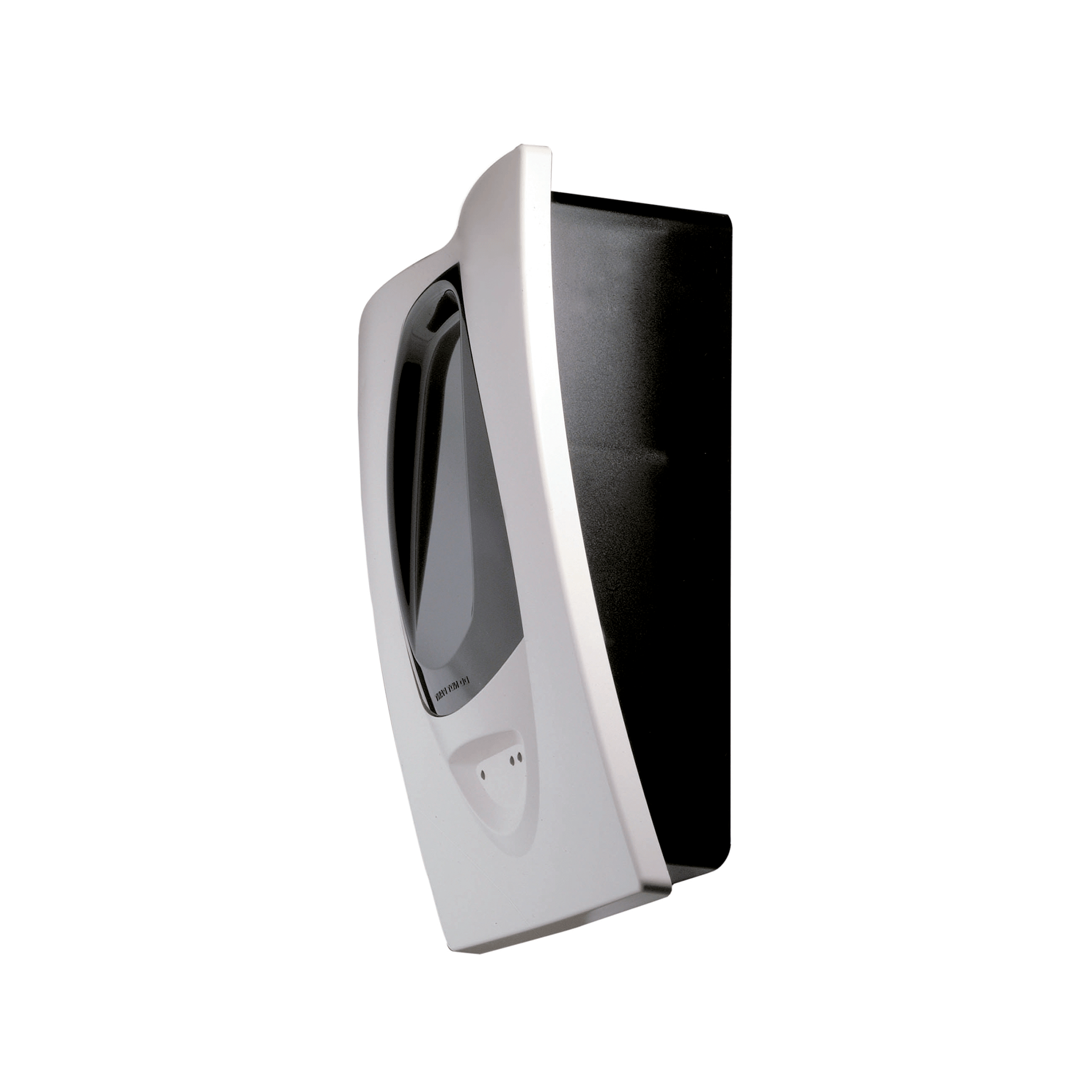

El modelo MI-LPB2 es un detector de humo analógico por rayo proyectado de largo alcance, diseñado para proteger áreas diáfanas. Consta de dos dispositivos: una unidad en la que se combinan transmisor y receptor, y un reflector. Cuando el humo entra en el área situada entre estos dos componentes se produce una reducción en la señal que retorna al receptor. Cuando el oscurecimiento alcanza los umbrales de alarma, seleccionados en la unidad con transmisor/ receptor, el detector genera una señal de alarma. Cuando se produce un bloqueo total del rayo se genera una señal de avería.

Los cambios lentos en el oscurecimiento debido a la formación de suciedad o polvo en la lente del detector se compensan a través de un microcontrolador que supervisa continuamente la potencia de la señal y actualiza periódicamente los umbrales de alarma y avería. Cuando el circuito de autocompensación alcanza su límite, el detector genera una señal de avería, indicando la necesidad de mantenimiento. Tras finalizar la prueba local, el LED amarillo parpadeará siguiendo un patrón para indicar el nivel de compensación por suciedad utilizado durante la prueba (véase la tabla de Parpadeos del LED amarillo al final del manual).

ESPECIFICACIONES

General

Rango:

• 5 a 70 m

• 70 m a 100 m utilizando el 6500-LRK/BEAMLRK opcional

Sensibilidad:

• Nivel 1 = 25% (1,25 dB)

• Nivel 2 = 30% (1,55 dB)

• Nivel 3 = 40% (2,22 dB)

• Nivel 4 = 50% (3,01 dB)

• Nivel 5 = 30% a 50% (Autoajustable)

• Nivel 6 = 40% a 50% (Autoajustable)

Máxima desalineación angular

• Detector ± 0,5°

• Reflector ± 10°

Ambientales

Límites de temperatura:

• -30° C a 55° C

Humedad:

• 10% a 93% Humedad Relativa (sin condensación)

Mecánicas

Dimensiones (sin carcasa): 230mm x 178mm x 84mm

Dimensiones (con carcasa): 253mm x 193mm x 84mm

Cableado: 1 mm² a 2,5 mm²

Ángulo de ajuste: ±10° Horizontal y Vertical

Eléctricas

Tensión: 15 a 32 Vdc (15-28,5 V si se utilizan aisladores)

Corriente media en reposo: 2 mA a 24Vdc; 1 comunicación cada 5 seg., LED intermitente

Máxima corriente en alarma: 8,5 mA (LED encendido)

Máxima corriente en avería: 4,5 mA (LED encendido)

Máxima corriente de alineación: 20 mA

Salida remota (alarma):

• Tensión: 15 a 32 Vdc

• Corriente: 6 mA a 15 mA.

• Limitada por resistencia de 2,2 KΩ
